3D3S Design V2021.3修改内容

一、 新增功能

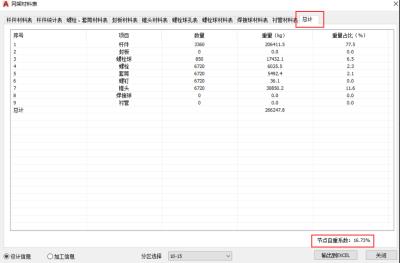

1.1 新增网架材料表统计及反算节点自重功能；



1.2 新增网架配件库允许分开导入导出的功能；

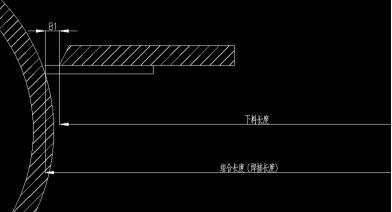

1.3 新增网架焊接球材料表输出焊接长度的功能；

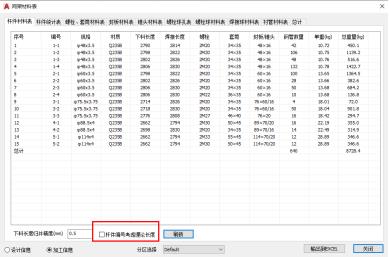

1.4 新增网架材料表编号不考虑理论长度的功能；



1.5 新增法向移动按参考点确认方向的功能；

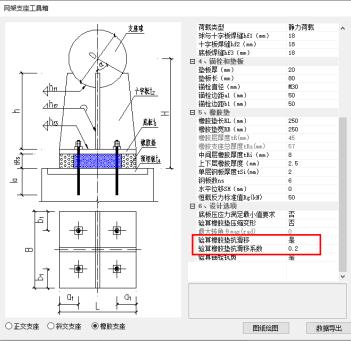

1.6 新增网架橡胶支座自定义抗滑移系数的功能；

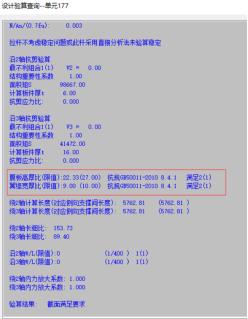

1.7 新增局部稳定验算输出最不利组合号的功能；



1.8 整体计算书中新增支座节点编号图；

1.9 新增整体计算膜单元按层输出功能；

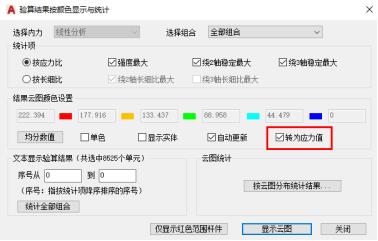

1.10 新增验算结果显示应力云图的功能；

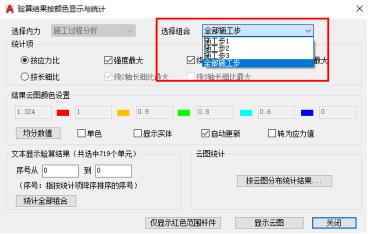

1.11 新增初始态验算、施工过程验算结果按云图显示功能；



1.12 相贯焊节点验算增加焊缝承载力不小于节点承载力选项；



1.13 新增批量转换cad图纸的功能；



二、 修改功能

2.1 修改了导出文件默认路径不是当前模型所在文件夹的问题；

2.2 修改了输出信息后单元编号没有随杆件显示的问题；

2.3 修改了导荷载板默认生成的局部坐标不正确的问题；

2.4 修改了导入YJK模型柱方位和板面荷载错误的问题；

2.5 修改了导入PMSAP模型板面荷载错误的问题；

2.6 修改了导出ANSYS模型截面编号错误的问题；

2.7 修改了通过指定修改焊接球结果后，材料表中结果没有及时更新的问题；

2.8 修改了带衬管的焊接球下料长度的计算方法；



2.9 修改了网架材料表按下料长度归并不起作用的问题；

2.10 修改了螺栓球图中前后螺栓孔重合时图面表达不清楚的问题；

2.11 修改了多高层计算书因部分构件应力比异常导致的不能输出问题；

2.12 修改了多高层后处理模型中，杆件统计里柱脚抗剪键的单重为0的问题；

2.13 修改了厂房抗风柱及女儿墙的的长细比限值取值，默认按主要构件取值；

2.14 修改了门刚挑檐构件风荷载系数左右风不对称的问题；

2.15 修改了桁架后处理模型不能输出杆件下料的问题；

2.16 完善了整体计算书中按层输出功能；

2.17 完善了整体计算书中吊车荷载的表示方法；

2.18 完善了整体计算书中风荷载参数的输出内容；

2.19 完善了矩形板单向导荷的功能；

2.20 完善了带虚杆的封闭面单向导荷问题；

2.21 完善了计算日志中对警告信息的处理；

2.22 修改了独立工具箱中锥形基础高度取错的问题；
