问题 进行节点域验算时沿2轴,3轴什么意思,Vp又是如何取值的?
软件模块
所有模块
版本
V14
操作类型
节点域验算
难度
中等
![]()
用户在抗震参数设置考虑节点域验算后,在进行柱的构件查询时,会发现软件区分了2轴,和3轴,之所以这么分是参考了《 高层民用建筑钢结构技术规程》JGJ99-2015 中7.3.6条,工字型截面区分了强弱轴。沿2轴、3轴都是针对柱的截面来说的。
![]()

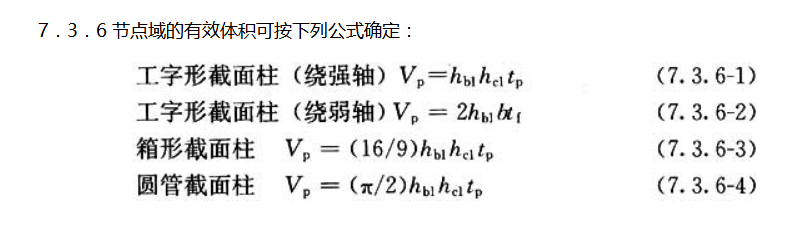

对于工字型柱,Vp的取值就是按照7.3.6-1,7.3.6-2计算得来的。对于节点域承载力的验算则是按照抗规8.2.5条第2款进行验算的。
![]()

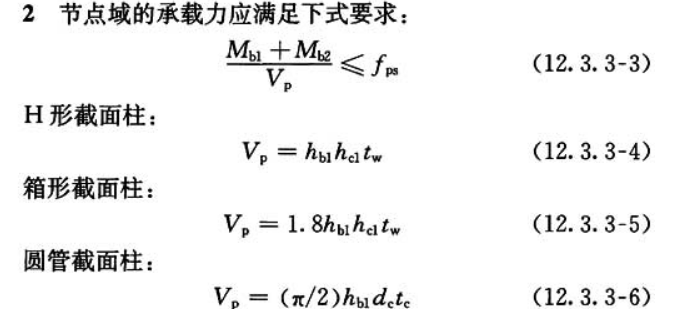

节点域抗剪承载力验算则是根据新钢标12.3.3的相关规定进行验算的。
![]()
