3D3S 软件应用常见问题
问题 3D3S中只拉单元的定义和应用
软件
基本分析
版本
V14
操作类型
构件属性
难度
初级
![]()
定义只拉单元的步骤:

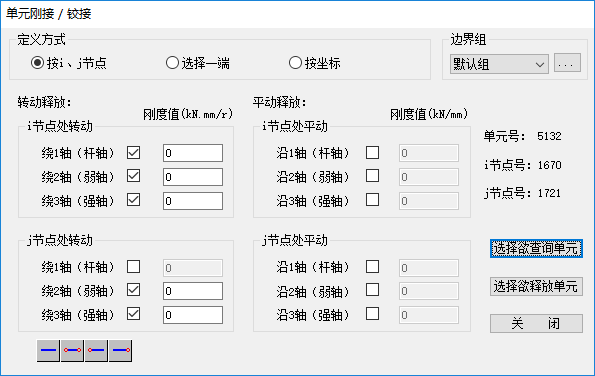

1、 定义杆件两端单元释放为杆单元释放,如下图:
![]()
2、 定义单元为只拉单元
![]()

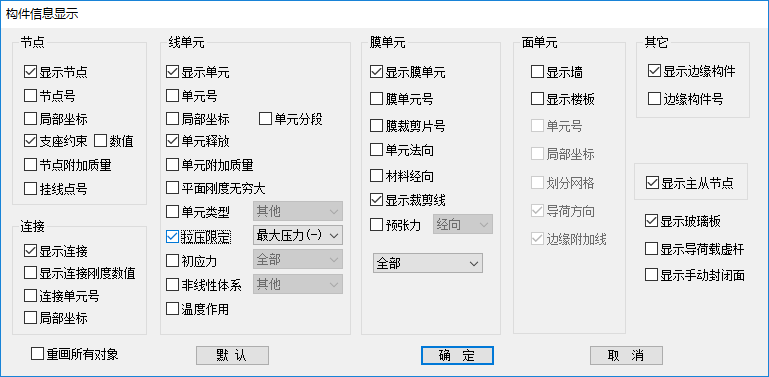

3、 定义的只拉单元信息可以通过构件信息显示来显示定义的只拉单元情况
![]()
显示如下图
![]()

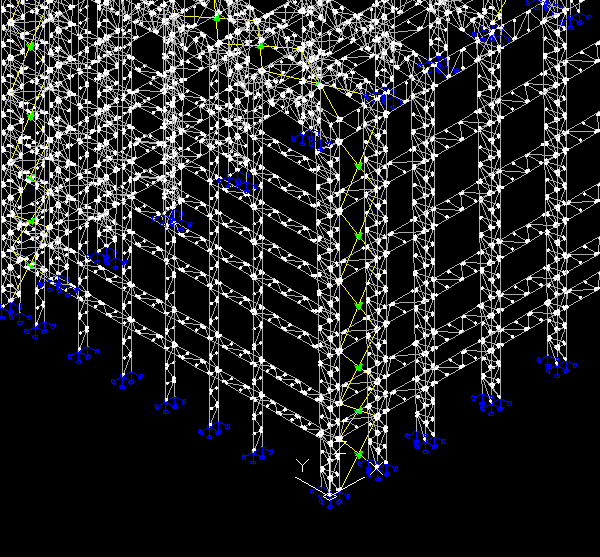

只拉单元,当可以承受一定的压力时可以在下面输入负值。下面通过一个模型来看一下。
![]()

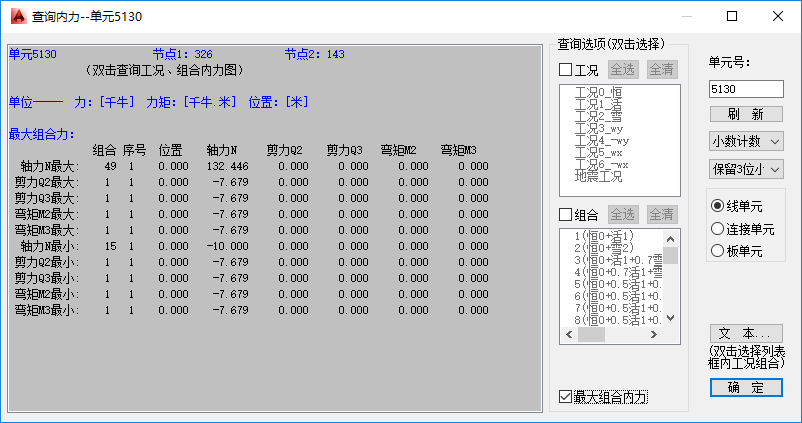

查询其中一根只拉单元的内力计算结果如下图
![]()
由上述计算结果可以看到,最大轴力为132.446,最小轴力为-10,即我们定义的最大可承受压力。
