3D3S 软件应用常见问题

问题 基本分析中出入编号的设置

软件	基本分析
版本	V14
操作类型	构件属性
难度	初级

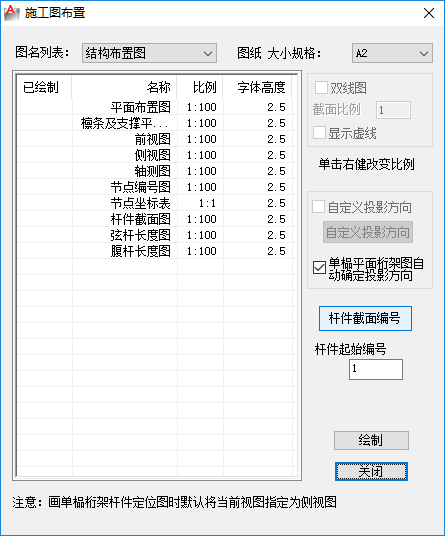

基本分析中的施工图如下图所示，点击截面杆件编号即可进行编号原则的修改

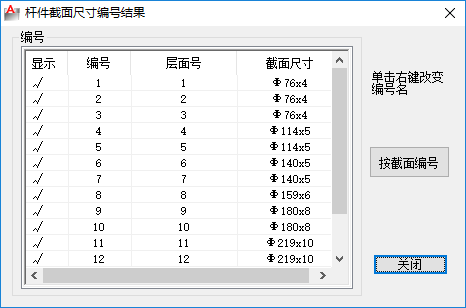

由上图可以看到：默认编号同时考虑了层面号和截面尺寸的影响，即时是同样的截面尺寸，因为在不同的层面号里面，就生成不同的编号，因此出来的截面材料表如下图所示

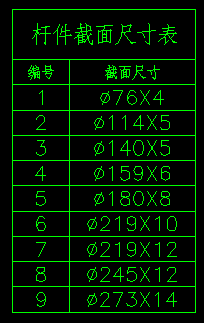

如果点击按截面编号，则不考虑层面号的影响，只考虑截面尺寸来进行编号，生成的材料表如下图所示。
