3D3S 软件应用常见问题

问题   怎样实现方位错误的修正

软件	通用模块
操作类型	结构建模
难度	中级



功能概述：

方位错误的主要原因：单元的2或3轴（截面的弱轴、强轴）与杆轴线重合或平行。

修正的方法：1）首先，定位方位错误的杆件。采用模型检查命令，点击检查后，再点击只显示错误构件，即可只显示方位错误杆件。

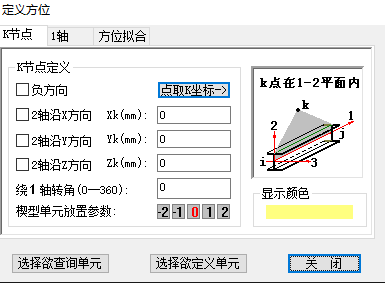

2）其次，采用方位定义命令，按照实际构件强弱轴的朝向（软件中一般2轴是弱轴），定义2轴方位是朝±X、±Y、±Z，或者采用K节点定义2轴朝向。

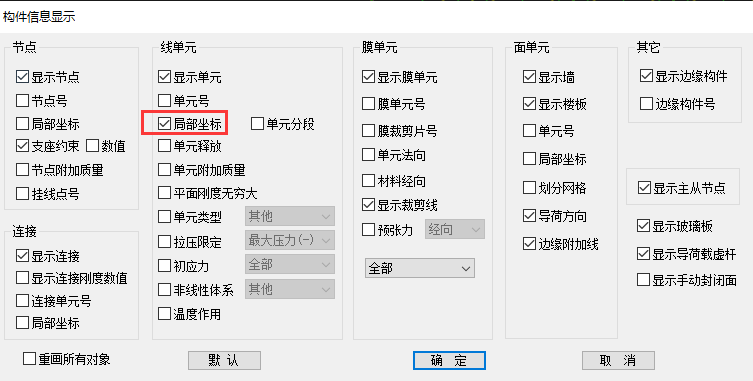

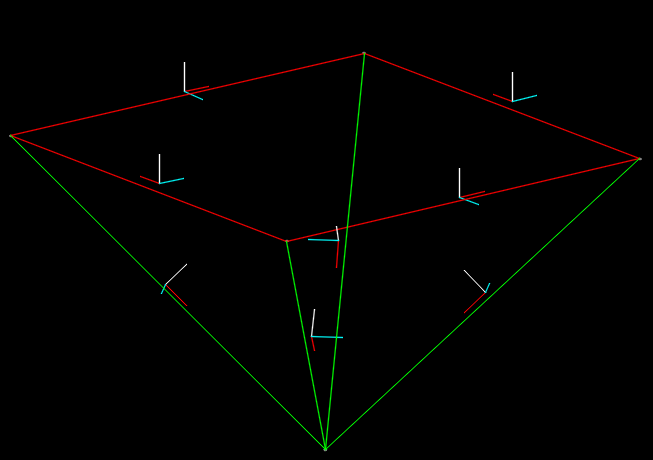

注：在模型中显示单元坐标系（1-2-3轴），可采用显示查询中的构件信息命令，勾选线单元局部坐标系，即可显示，红白蓝即代表1、2、3轴。
