3D3S 软件应用常见问题

问题   怎样添加只压支座

软件	通用
操作类型	结构建模
难度	中级

软件目前的支座假定模拟中有如下支座形式，可以实现固定支座、固铰支座、滑移支座、弹簧支座、强制支座位移及间隙支座的模拟，但对于脚手架支撑、千斤顶支撑等的只提供结构压力支撑的支座形式，下图无法模拟。因此若要采用只压支座，可采用只拉杆实现。

实现方式如下：

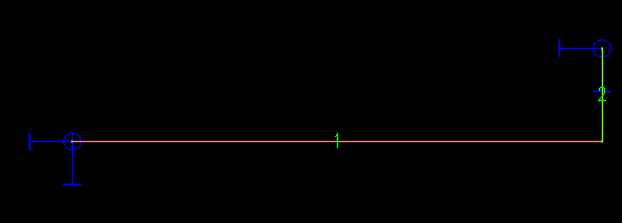

如下图所示悬臂梁右侧要施加只压支座，我们采用单元2设置成只拉单元，并在单元2上部施加固铰支座，这样即可模拟悬臂梁右侧施加只压支座。

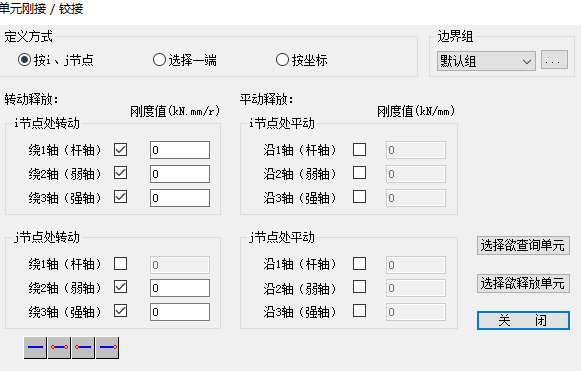

注意：1）只拉单元要做单元释放，因此单元2上部也可采用固定支座。

2）单元2应采用大刚度，小质量。这样能更好对应只压支座。
