3D3S 软件应用常见问题

问题   怎样实现檩条单独设计

软件	厂房模块
操作类型	围护结构设计
难度	中级

功能概述：

无主结构，直接根据檩条受力荷载进行檩条的单独设计，需要采用厂房模块进行设计，操作步骤如下：

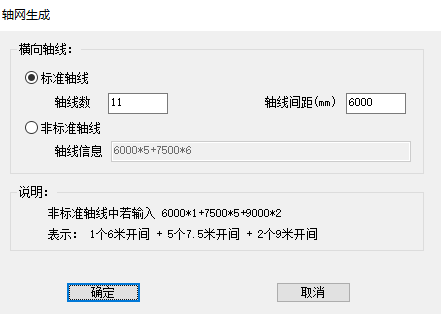

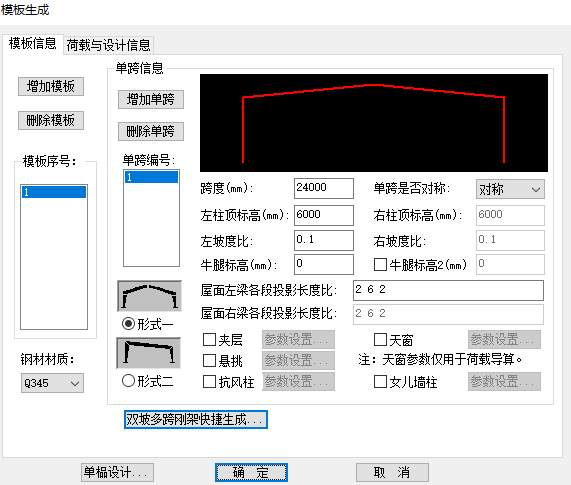

1）按照厂房模块的操作步骤，直接按照默认参数设定轴线及钢架模板，在所有轴线上布置统一主钢架，如下图：

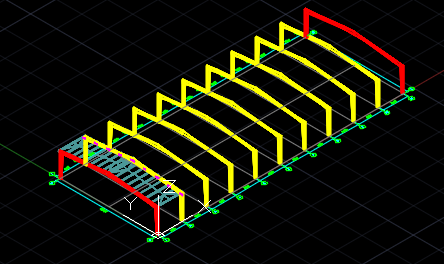

2）围护结构主菜单下，布置围护结构——任选两榀主钢架布置屋檩，采用默认参数，布置图如下所示，结构中已有檩条。

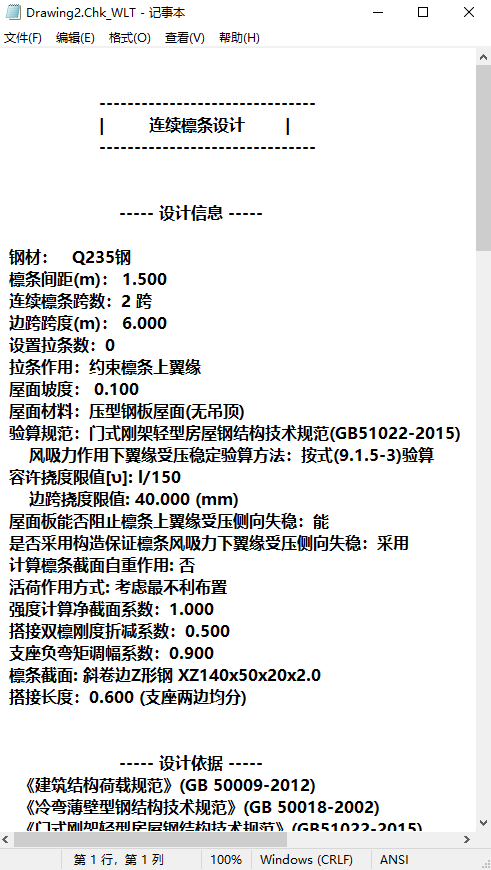

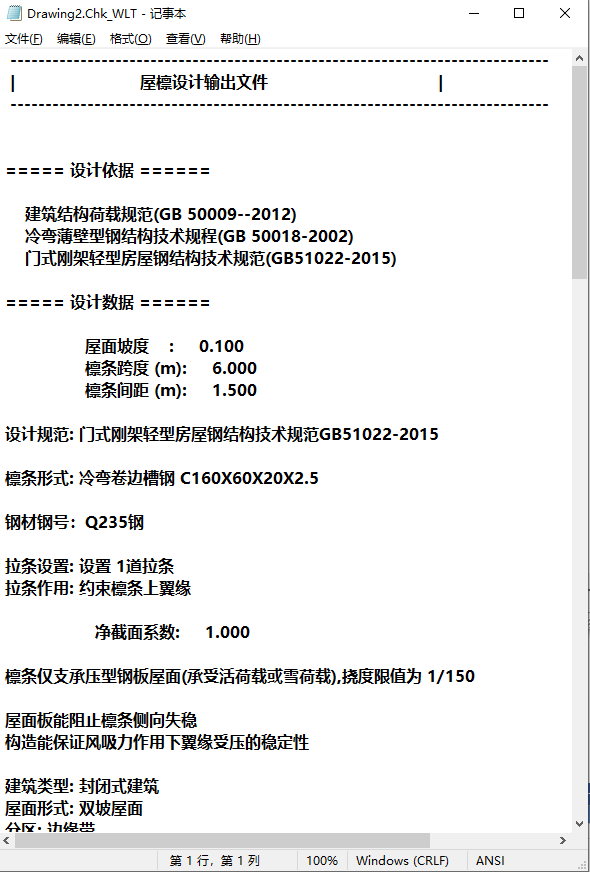

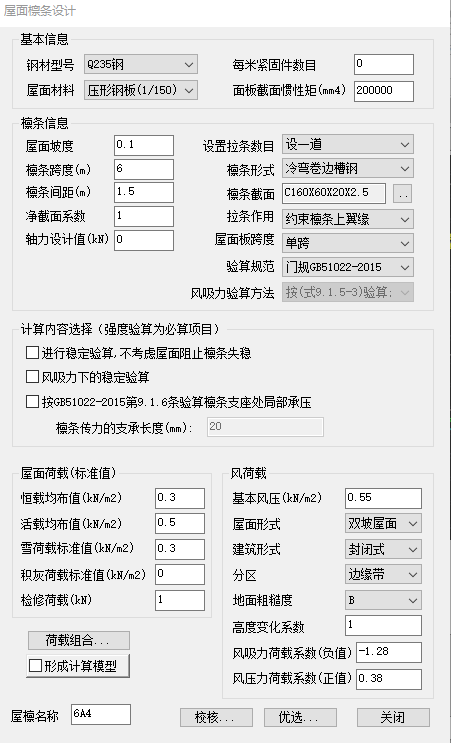

3）按照自己的设计要求，点击围护结构计算菜单中的简支屋檩或者连续屋檩命令，选择任意一根檩条，出现下面对话框，最后将自己的设计参数填入以下对话框进行校核或优选即可，设计完可自动生成计算书。
