3D3S 软件应用常见问题

问题   怎样实现弦杆截面调整

软件	网架模块
操作类型	设计验算
难度	中级

功能概述：

该命令只针对弦杆，可以实现如下功能：

（1）勾选第1项，若相邻弦杆的夹角不小于“需要调整单元的夹角”，则依据《空间网格结构技术规程》5.1.5条判断为是相同受力方向的弦杆，面积比按规范要求不宜超过1.8倍。若不满足 ，调整时则逐级增大至满足此要求。

（2）勾选第2项，若相邻弦杆的夹角不小于“需要调整单元的夹角”，判断是否满足此项，不满足，调整时则将其改为相邻弦杆的最小直径。

（3）可以选择是否同时调整材料，若勾选了同时调整材料，则按照材料调整命令的定义进行调整。

操作：

（1）要实现对受力方向相邻弦杆面积比的调整，可将“网架截面调整”对话框的各参 数按如下图填写。

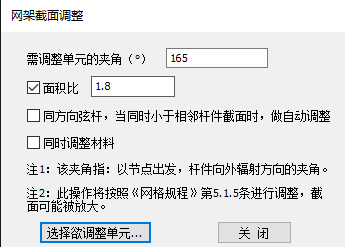

    图1网架截面调整1

“注1”的意思如图所示：

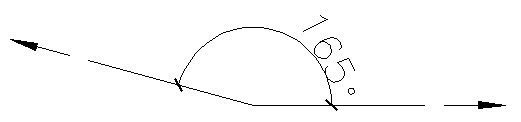

图2角度示意



软件只取不大于165°的角度。对于平面网架结构，该角度可以输入180°；对于网壳 等非平面的网格结构，可将夹角适当减小，但不能太小，以免软件将非受力方向的单元也进 行调整。面积比也可以根据用户的需要进行调整，默认值为《规范》上给出的 1.8。

（2）要实现同一个节点所连单元的面积比的调整，可将“网架截面调整”对话框的各 参数按如下图3填写。

图3网架截面调整2

将“需调整单元的夹角”设置为0时，软件将对选中的单元都进行判断调整。调整的方 法是：找出一个节点上所有相连的选中单元，确定这些单元中截面积最大的，然后将与之相 连的其他单元的截面积放大至符合面积比的要求。

（3）要实现杆件截面不小于相邻弦杆的调整，可将“网架截面调整”对话框的各参数按如下图4填写。

图4网架截面调整3

同方向判断按照夹角不小于“需要调整单元的夹角”判断，若相邻弦杆的夹角不小于“需要调整单元的夹角”，判断是否弦杆截面同时小于同方向相邻杆件截面，如不满足，调整时则将其改为相邻弦杆的最小直径。
