3D3S 软件应用常见问题
问题 节点局部坐标和单元局部坐标的区别
软件
空间任意
操作类型
构件属性定义
难度
初级
![]()

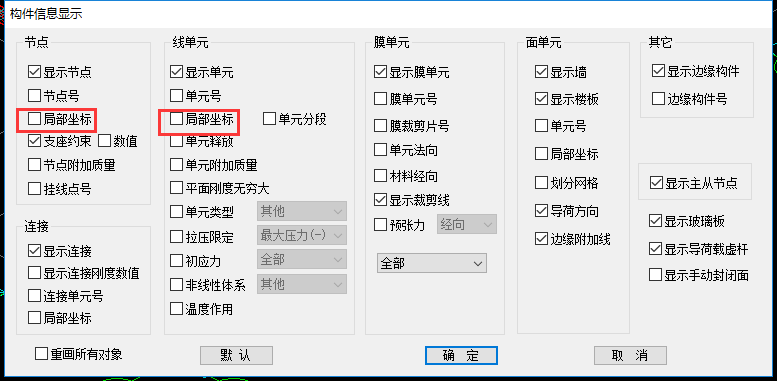

节点局部坐标和单元局部坐标的显示。在节点和线单元下面的局部坐标分别勾选,则模 型中显示节点局部坐标和单元局部坐标。
![]()

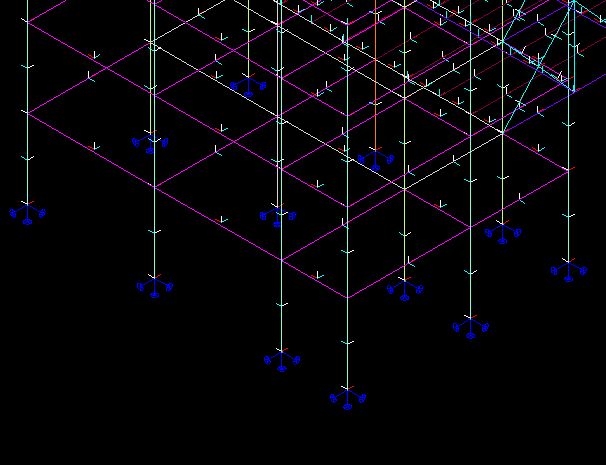

模型中的显示如下图显示:
![]()

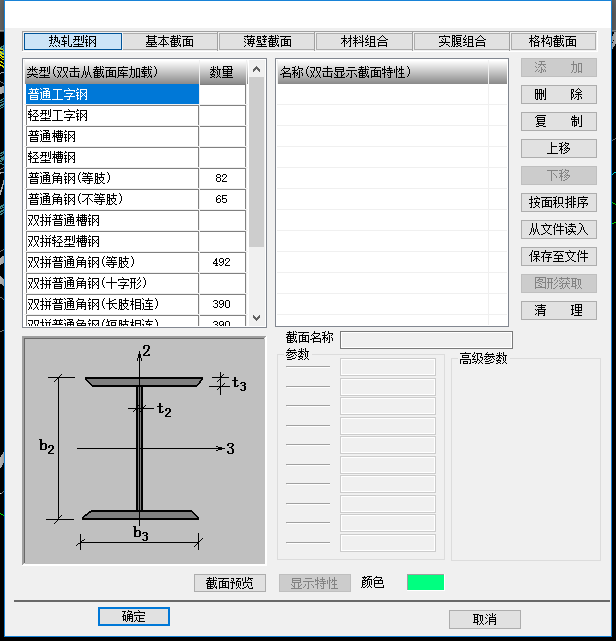

在节点处显示的即节点局部坐标,红色为1轴,白色为2轴,蓝色为3轴,即对 应世界坐标系的X,Y,Z轴。显示在杆件中间的即杆件坐标轴,同样的也是红色为1轴,白色为2轴,蓝色为3轴。杆件的2轴,3轴可以查看界面库的截面图形示意,比如:
![]()
所以,节点局部坐标和单元局部坐标是相互独立的两个坐标系。节点局部 坐标与支座边界的1,2,3轴对用,单元的局部坐标系与定义方位中的1,2,3轴, 以及都单元释放中的1,2,3轴对应。
