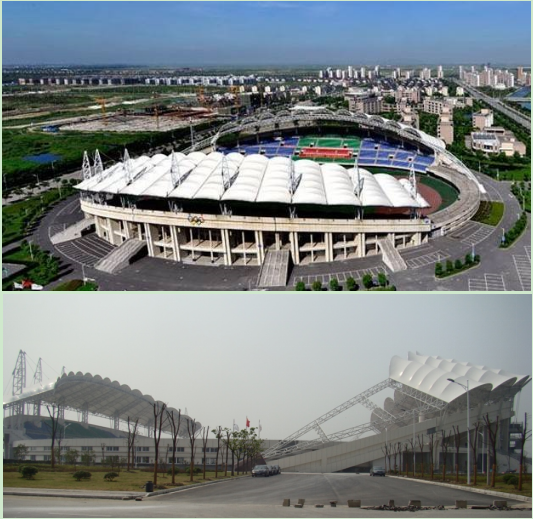

吴江体育场看台挑篷钢结构

东区看台挑篷结构由8个三角形管桁架柱通过拉索与8榀主桁架连接，在8榀主桁架的之间各有1榀次桁架。在桁架之间通过近似拱形的连杆连接。结构顶部覆盖膜结构。该区主桁架最大悬挑23米。西区看台挑篷结构由12榀主桁架组成，每榀主桁架有两个支点，在主桁架的设置预应力拉索以减少结构的变形，桁架之间设置拱形联系桁架。主桁架前后有两个三管主桁架拱。结构顶部覆盖膜结构。该区主桁架最大悬挑32米。项目团队对同时包含索、杆、梁、膜等多种混合单元的整体结构进行了计算分析，并使用自行开发的软件计算输出了管桁架中所有圆钢管的节点相贯线数控机床加工数据。
